地基合成孔径雷达系列产品

快速地基合成孔径雷达之FastGBSAR-R

FastGBSAR可以在真实孔径雷达(RAR)模式下工作,实现对人工结构的静态和动态结构健康的远程监测。携带方便,FastGBSAR-R可快速安装在三脚架上。在几分钟内,用户可以获得沿整个结构的位移剖面,精度为0.01毫米。

 FastGBSAR-R自带其专有的Vimon软件,用于振动分析,包括位移时间序列,以及共振频率和模态形状的分析。


优势


精确的位移测量,用于静态和动态结构健康监测
在短短几分钟内完成整个结构的频率和模态分析
安装简单快捷
不需要现场传感器的远程测量
在监控桥梁时不需要停止交通
适用于各种天气条件

关键特


工作于17.2GHz的干涉地基雷达
准确性:0.01毫米
最大射程:4公里
空间分辨率:高达0.5m
数据分析专用ViMon软件
两种硬件版本:单偏振和双偏振

应用领域

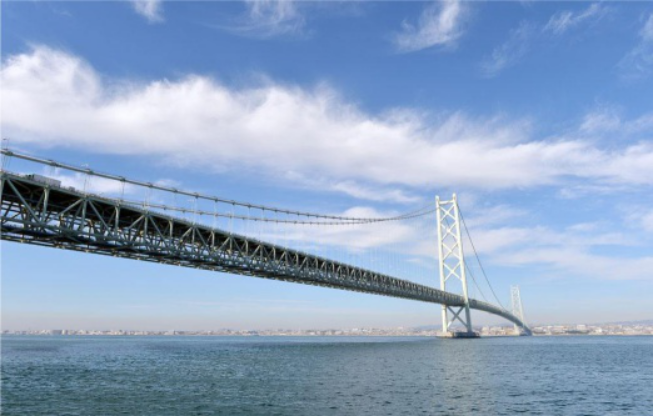

桥梁

建筑

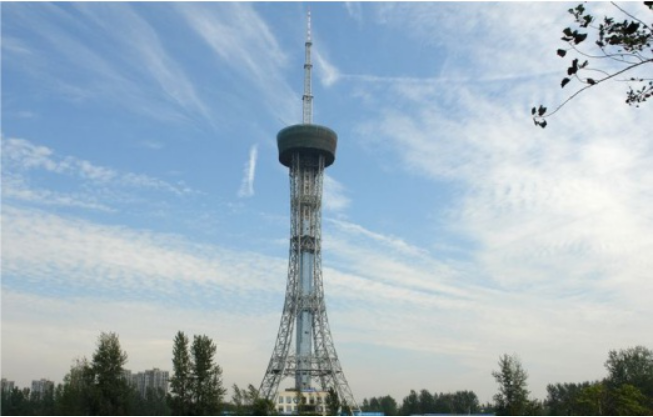

柱子

风力涡轮机


技术参数

工作频率

17.2 GHz (Ku频段)

距离分辨率

达0.5m

最大射程

4km

EIRP功率

19至42 dBm

操作温度范围

-20℃至60℃恒温

环境

IP65

传感器重量

12kg

准确度

±0.01 mm

收集时间

0.25m

功耗

70W


产品应用


矿山施工过程中的滑坡和塌方预警监测


尾矿的滑坡和塌方预警监测
铁路轨道位移和变形预警监测
