天气雷达系列产品

QX系列 X波段高时空分辨率全极化多普勒天气雷达

QX系列关键特性


  • 全极化

  • 全固态

  • 可能是市场上最高的空间分辨率

  • 独特的地面滤波技术

  • 提供精准降雨量估算

  • 可以进行组网监测

  • 硬件小巧,配套设施简单

  • 适用于各种人群稠密地区

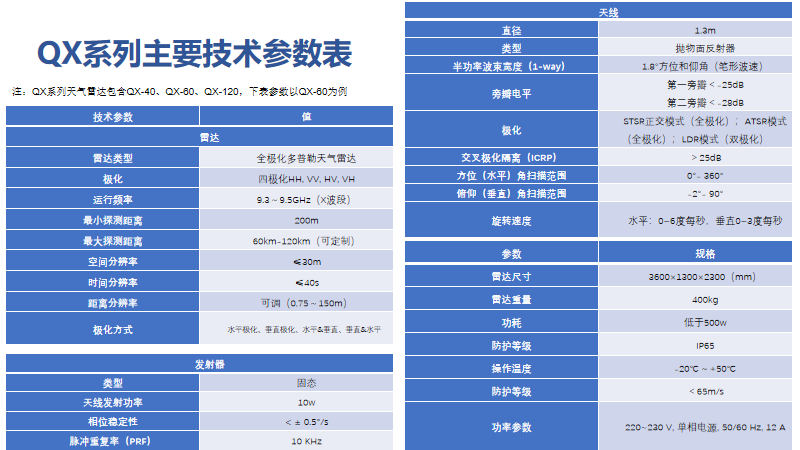

技术参数


雷达

  雷达类型

全极化多普勒天气雷达

极化四极化HH, VV, HV, VH
运行频率9.3~9.5GHz(X波段)
最大带宽200MHz
采样频率10MHz
最小探测距离350m
最大探测距离≥120 Km
最大空间分辨率≤15m
最大时间分辨率≤40s
距离分辨率可调(0.75~150m)
极化方式水平极化、垂直极化、水平&垂直、垂直&水平


发射器

类型

固态

天线发射功率10w
相位稳定性< ± 0.5°/s
脉冲重复率(PRF)10 KHz


天线

直径

1.3m

类型抛物面反射器
半功率波束宽度(1-way)1.8°方位和仰角(笔形波速)
旁瓣电平第一旁瓣<-25dB第二旁瓣<-28dB
极化 STSR正交模式(全极化);ATSR模式(全极化);LDR模式(双极化)
交叉极化隔离(ICRP)>25dB

天线增益

>42dBi
方位(水平)角扫描范围0°- 360°
俯仰(垂直)角扫描范围-2°- 90°
旋转速度水平:0~6度每秒,垂直0~3度每秒


参数
规格
雷达尺寸



3600×1300×2300(mm)

雷达重量400kg
功耗低于500w
防护等级IP65
操作温度-20℃~+50℃
防护等级<65m/s
功率参数220~230 V, 单相电源, 50/60 Hz, 12 A



注:QX系列天气雷达包含QX-60、QX-120,下表参数以QX-120为例

产品应用




机场、港口高精度天气监测


智慧海洋高精度天气监测




智慧城市高精度天气监测


复杂地形区域山洪、泥石流防治
